容积式换热器参数简介

您的当前位置: 首 页 >> 新闻中心 >> 行业资讯

容积式换热器参数简介

发布日期:2016-07-27 作者:华博换热设备 点击:

容积式换热器厂家RV03/04系列容积式换热器是从建筑部建筑设计总院引进的新型zhuanli换热器,它是在利用“RV-02”双管束容积式换热器系列的成功经验后,克服老产品耗钢量大、对设备用房要求高及品种规格少、选用局限性大等缺点而推出的全新一代容积式换热器,经过机电部华东测试中心站的热力性能测定,其热力性能远超过其它同类产品,是目前热水用水单位***理想和明智的换热设备。

种类

RV03系列按容积有1.5m3至15m3共6种规格,相应每种规格可根据管程热媒种类分蒸汽型及高温软化热水型,且每种型号按换热面积不同又分A、B、C三种型号,适用于不同的热水产量时的选型。

RV04系列按容积有1.5m3至15m3共23种规格,也有蒸汽型及高温热水型两种热媒可供热,每种型号又有A、B、C、D四种换热面积,适应不同的热水量需求。

适用场合

本系列换热器广泛适用于一般工业及民用建筑的热水供应,如宾馆、疗养院、高层建筑、体育馆、居民区、学校及其它工业用水单位,相对于其它同类换热器具有占地小、节能、运行可靠等优点。

换热器编号说明:

RV系列容积式换热器性能特点:

采用小管径换热管束,热媒二级换热。

罐内增设导流、阻流装置,设计结构优化,极大提高传热系数;

采用多流程新型换热管束,热媒利用率高,节能;

热媒温降大,正常使用可不设疏水器,凝水出水温度约55℃;

整个管束可以从前部抽出,检修非常方便;

冷水区域小,容积利用率达90%以上;

综合性能远远优于同类标准罐,高效、节能;

配套进口全自动温度控制筏,自动控漫,用水舒适、节能,免去专人值班操作。

压力表:1.5级 0-1.6 Mpa,接口G1/2’’内螺纹

温度计:0-100℃,接口M27×2内螺纹

安全阀:宜用微启式

当热源为蒸汽时,热媒出水管可比接热源管管径小2号

设计使用说明:

被加热水出口温度要求不高于75℃,实际使用时,为延缓结垢,被加热水出口温度宜控制在50-60℃之间。

材质:壳体可按用户要求,选择不锈钢型(1Cr18Ni9Ti,或进口板SUS304),碳钢衬铜型,换热U型管材料分:不锈钢管(1Cr18Ni9Ti),碳钢管(20#),紫铜管(T2)。碳钢壳体外部喷涂调和漆防腐。

采用鞍式支座,安装换热器时,一般做高H=300mm的混泥土支墩,按支座安装图预留螺孔位置。

换热器使用安全技术要求:

(1)换热器须设安全装置,具体有以下三种方法:

换热器顶部装安全阀,安全阀开启压力不超过相应设计压力(订购安全阀时应申明),安全阀的安装与使用应符合劳动人事部《压力容器安全技术监察规程》规定;

换热器顶部装设通大气的膨胀管(在条件许可的场合);

设膨胀水箱或压力式膨胀罐与换热器相连,以承受罐体及系统膨胀量。

(2)换热器使用中应定期检验,每年至少进行一次外观检查,每三年至少进行一次内、外部检验,每六年至少进行一次全面检验,检查与检验内容及要求按《压力容器安全技术监察规程》进行。

换热器使用时,应根据被加热水水质与使用情况定期清理水垢,当被加热水硬度较高时应采用适宜的软化措施。

热交换器前部应在安装时留出与管束长度相等的管束抽出空间。

考虑一个0.8结垢影响系统

换热管束为钢质,如改用铜管束,相应产热水量约提高15%;

壳程阻力Hf很少,可以忽略不计;管程阻力Hf=1.5-3米水柱(水 ——水换热)。

热媒为饱和蒸汽,t2=40-60℃时,K=670-945千卡/米2·时·度,热媒为高低软化热水时,K=520-825千卡/米2·时·度。

1.5-3m3者为150;5m3都为200;

带括号者为8-15m3

支座底板螺栓孔尺寸

RV系列热水量温度参数表参数

热媒热媒入口温度

T(℃)热媒出口温度

T(℃)冷水温度

T 1 (℃)热水温度 T 2

(℃)

饱和蒸汽151.0555-1060-65

70-80℃热水75455-1060-55

85-95℃热水90555-1060-65

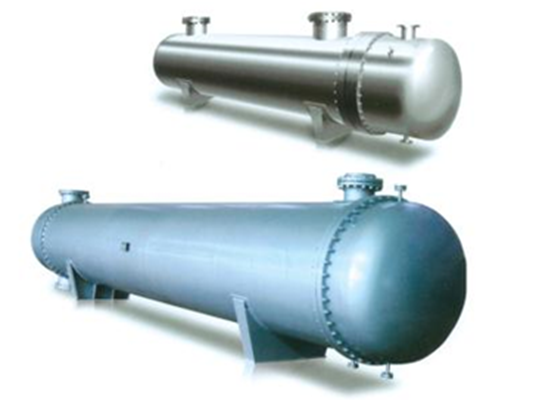

RV容积式换热器

规格范围:1.5~15m3

工作压力:0.6~1.6Mpa

性能特点:冷水区小,贮热量大,供水安全稳定,容积利用率90%以上。

小管径管束,增设导流、阻流装置,高效节能。

适用范围:适用于机房空装空间充足,且热媒供应有限且贮热量较大的热水供应系统

HRV容积式换热器

规格范围:0.5~5m3

工作压力:0.6~1.6Mpa

性能特点:无冷水区,换热量大,容积利用率100%以上

小管径管束,加热迅速,安装维修便利

适用范围:适用于机房空装空间有限,且热媒供应充足且用水量较大的热水供应系统

SFP/LFP浮动盘管式热交换器

规格范围:换热量15-500万大卡/小时

工作压力:0.6~1.6Mpa

性能特点:采用高效浮动盘管技术,换热系数高,加热迅速,具有自动除垢的能力,占地面积极小,检修方便

适用范围:要求较高,热媒为蒸汽或高温热水的空调采暖系统

G/F系列管壳式换热器

规格范围:换热量10-1000万大卡/小时

工作压力:0.6~1.6Mpa

性能特点:传热系数高,操作简便,换热快速、高效,运行稳定,使用寿命长

适用范围:热媒为蒸汽或高温热水普通的空调采暖系统

以上数据由我公司测试得出,如有不了解的地方,请点击在线咨询。
